معدات المعالجة السطحية للبلازما الفراغية للخلايا الشمسية لصناعة الطاقة الجديدة

صناعة الطاقة الجديدة الخلايا الشمسية فراغ آلة البلازما معدات المعالجة السطحية

1. مقدمة المنتج

بعد البلازماصلبوسائل، وغاز، يشار إلى البلازما باسمالحالة الرابعة للمادة.تستخدم البلازما غير الحرارية والباردة لتعديل أسطح المنسوجات.التفاعلات مع البلازما الباردة لها تأثير ضئيل على الخصائص الكتلية للمنسوجات.عندما تتفاعل البلازما الباردة مع مادة موجودة بداخلها (ركيزة) ، تحدث مجموعة متنوعة من الأحداث ، منفردة أو مجتمعة.أربعة أنواع رئيسية من التأثيرات هي: الربط المتقاطع ، والحفر ، والتوظيف ، وتشكيل الرواسب على سطح الركيزة.

الخلايا الشمسية

يمكن أن تؤدي معالجة البلازما ذات درجة الحرارة المنخفضة لخلية البولي سيليكون السطحية إلى تثبيط سطح نيتريد السيليكون ، وإزالة زجاج الفوسفور والسيليكون ، وتنظيف الخلية وتحسين الجلد المدبوغ السطحي ، وما إلى ذلك.التي يمكن أن تحسن أداء المنتج من الخلايا الشمسية.

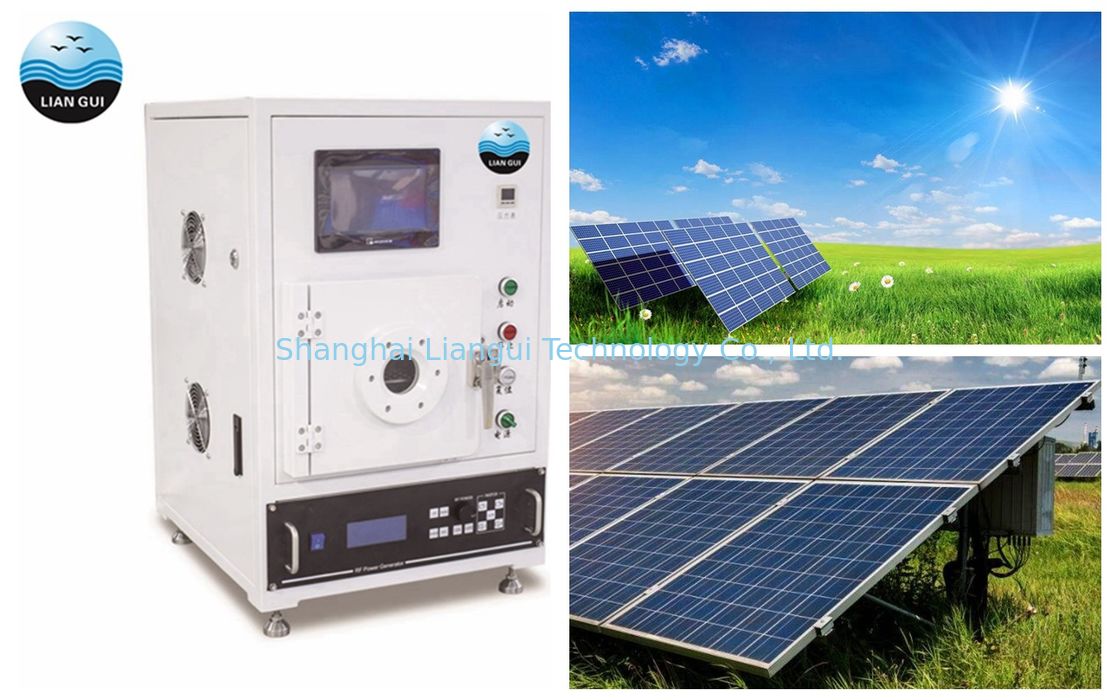

آلة تنظيف البلازما الفراغية الصغيرة هذه تستخدم مبدأ عمل نوع الاقتران الاستقرائي ، وتلعب دورًا بارزًا في عزل أنبوب الميكروويف وأجزائه.إنه مناسب للتعامل مع المنتجات الحساسة بنظافة عالية.يمكنه التعامل مع البلاستيك والمواد الكيميائية الحيوية و PDMS والزجاج أو أشباه الموصلات المعدنية والسيراميك والمواد المركبة والبوليمر وغيرها من المواد ، وله تأثير السطح النظيف للغاية والتعقيم وتحسين قابلية البلل التغيير وتغيير خصائص السطح وتحسين قوة الربط على سطح المادة.

2. الخصائص

• تنطبق بشكل رئيسي على الإنتاج الصغير والتجربة العلمية.
• حجم صغير ، هيكل محكم وسهل التشغيل والصيانة.
• تقنية البلازما الأساسية الألمانية.
• 316 مادة الفولاذ المقاوم للصدأ المستوردة ؛مقاومة للتآكل.
• صمام إبرة مستورد آلة التحكم في التدفق الدقيق.
• قناة غاز متفاعل عملية ثنائية الاتجاه.
• التخصيص متاح.

3. المعايير الفنية:

4. تكوين المعدات:

تتكون آلة تنظيف البلازما من غرفة التفاعل (المعروفة أيضًا باسم غرفة التفريغ) ، ونظام التفريغ ، ونظام التفريغ ، ونظام التحكم الكهربائي ، ونظام التحكم في تدفق المدخول.

1. غرفة التفاعليتكون من حجرة مفرغة وإلكترود ، وهو مساحة تفاعل البلازما.توضع العناصر المراد معالجتها في غرفة التفاعل.
2. نظام الفراغيتكون من مقياس تفريغ ومضخة تفريغ وأنبوب تفريغ ، وهو مسؤول عن إزالة الهواء في غرفة التفاعل والحفاظ على درجة فراغ مناسبة أثناء التشغيل.
3. نظام التفريغيوفر إشارة وطاقة لغرفة التفاعل لإثارة تأين غاز التفاعل في غرفة التفاعل لتكوين البلازما اللازمة.
4. وظيفةنظام التحكم الإلكترونيهو التحكم في عملية عمل الجهاز وفقًا لمعايير وخطوات العملية المثلى ، والحفاظ على استقرار معلمات العملية
5. نظام التحكم في تدفق المدخوليتكون بشكل أساسي من مقياس التدفق وصمام الملف اللولبي ، ويتمثل دوره في التحكم بدقة في تدفق مدخل غاز التفاعل ، والحفاظ على درجة الفراغ اللازمة أثناء العملية.

5. تشغيل المعدات

1) افتح باب غرفة التفريغ ، ضع العناصر المراد معالجتها في غرفة التفريغ ، وأغلق باب غرفة التفريغ ؛

2) قم بتشغيل مفتاح الطاقة الرئيسي وتعيين المعلمات من خلال شاشة اللمس ؛

3) سيتم تشغيل الجهاز تلقائيًا وفقًا للمعايير المحددة (فراغ ← سحب هواء ← تفريغ ← فارغ).بعد العلاج ، سوف يرن الجرس لتذكير العامل بأن التجربة قد اكتملت ؛

4) افتح غطاء باب غرفة التفريغ وأخرج العناصر المعالجة.

6. مبدأ تنظيف البلازما

• إدخال البلازما:

البلازما هي نوع من الحالة الجوهرية الموجودة.وعادة ما يقترن بالحالات الصلبة والسائلة والغازية لمادة ما ويطلق عليه "الحالة الرابعة للمادة".يمكن أن تستخدم جزيئات البلازما عالية الطاقة والتفاعل الفيزيائي والكيميائي لسطح المواد لتحقيق تنشيط سطح المادة ، والحفر ، وإزالة التلوث والعمليات الأخرى ، بالإضافة إلى معامل احتكاك المواد ، والالتصاق والماء وغيرها من الخصائص السطحية لغرض تحسين.

• تأثير تنظيف البلازما:

يتم تنظيف سطح المادة المعالجة كيميائيًا وفيزيائيًا عن طريق التلامس مع سطح المادة والبلازما والتفاعل باستخدام تقنية تنظيف البلازما (خصائص البلازما ذات درجة الحرارة المنخفضة) من أجل تحسين نعومة السطح ، وزرع مجموعة وظيفية كيميائية جديدة وتحقيق الحفر.

(1) تنظيف وتنشيط سطح المواد

(2) تشكيل مجموعة وظيفية جديدة- التأثير الكيميائي.

إذا تم إدخال الغاز المتفاعل في الغاز الذي يتم تفريغه بالكهرباء ، فسيحدث تفاعل كيميائي معقد على سطح المادة المنشطة.سيتم إدخال مجموعات وظيفية جديدة ، مثل الهيدروكربيل ، الأميدوجين والكربوكسيل ، وكلها مجموعات نشطة ويمكن أن تحسن نشاط سطح المادة بشكل كبير.


يزيل تنظيف البلازما التلوث العضوي من خلال التفاعل الكيميائي أو الاجتثاث الفيزيائي للهيدروكربونات على الأسطح المعالجة.تتفاعل غازات العمليات المتفاعلة كيميائيًا (الهواء والأكسجين) مع الطبقات الأحادية الهيدروكربونية لتكوين منتجات غازية يتم جرفها بعيدًا عن طريق التدفق المستمر للغاز في غرفة منظف البلازما.يمكن استخدام التنظيف بالبلازما بدلاً من العمليات الكيميائية الرطبة ، مثل حفر سمكة البيرانا ، والتي تحتوي على مواد كيميائية خطيرة ، وتزيد من خطر تلوث الكاشف وتخاطر بحفر الأسطح المعالجة.

• إزالةطبقات أحادية مجمعة ذاتيًامن الكانيثيولات من سطوح الذهب
• البروتينات المتبقية على الأجهزة الطبية الحيوية
• تنظيف مسرى النانو

(3) النقش بالبلازما.

نقش البلازما يعني عملية إزالة المواد الغازية المتطايرة الناتجة عن تكوين بلازما من نوع من الغاز المناسب المختار ومادة على سطح صلب.

تقنية النقش بالبلازما هي في الواقع نوع من عمليات البلازما التفاعلية.إن ما يسمى بالبلازما المباشرة ، والتي تسمى أيضًا نقش الأيونات التفاعلية ، هي نوع من الأشكال التي تحفر البلازما مباشرة.تشمل مزاياها الرئيسية معدل النقش العالي والتساوي.تلعب المعلمات التكنولوجية للبلازما دورًا حيويًا في تأثير النقش.

7. عملية تنظيف البلازما:

8. مزايا تنظيف البلازما:

• يحل محل تقنية التنظيف الرطب التقليدية ، وهو صديق للبيئة وصديق للبيئة (لا يحتوي على المركبات العضوية المتطايرة).
• يعمل الغاز كوسيط تفاعل لذا فإن تكلفة التشغيل منخفضة (أكسجين).
• مجموعة واسعة من التطبيقات ؛لا يلزم تمييز كائن العلاج والمادة الأساسية (الرسم البياني المادي).
• كفاءة تنظيف عالية وسهولة تحقيق الأتمتة.
• تحسين أداء سطح المواد وقوة اللصق أثناء إزالة الأوساخ.

9. مقارنة قبل وبعد العلاج بالبلازما:

زاوية التلامس للسائل على سطح المادة الصلبة هي معلمة مهمة لقياس قابلية السائل للبلل على سطح المادة. إذا كانت <90 درجة ، فإن السطح الصلب محب للماء ، وكلما كانت الزاوية أصغر ، كانت قابلية البلل أفضل ؛إذا كانت> 90 درجة ، يكون السطح الصلب كارهًا للماء.

يعتبر قياس قيمة داين شائعًا جدًا في الطباعة والطلاء والتصفيح واللحام والتطبيقات الأخرى.يمكن أن يعكس قدرة سطح المادة على الارتباط بسهولة.بشكل عام ، كلما زادت قيمة dyne ، كان أداء ربط السطح بمادة أخرى أفضل.

10. التطبيقات الشائعة:

تعديل سطح مواد البوليمر يحسن خاصية الترابط السطحي

إزالة بقايا أكسيد المكونات الإلكترونية ، وتحسين جودة الرابطة وتعزيز تأثير الترابط.

الركائز الزجاجية تزيل الملوثات العضوية

إزالة الزيت عن الأسطح المعدنية

تعديل تنظيف الجرافين ومسحوق آخر

PDMS تنشيط السطح الترابط

11. ضمان الجودة وخدمات ما بعد البيع:

ضمان لمدة سنة واحدة ، في حالة فشل الجهاز خلال فترة الضمان ، يجب على المورد ترتيب الموظفين للمتابعة والتعامل مع حتى استكشاف الأخطاء وإصلاحها.

1) الملحقات والمعلومات مع المعدات.

عند تسليم المعدات ، يجب على المورد تقديم مجموعة كاملة من المستندات الفنية المتعلقة بالتشغيل والتشغيل والصيانة ، بما في ذلك أدلة التشغيل والصيانة ، ويجب أن يحتوي دليل الصيانة على مخطط الدائرة الكهربائية ومخطط دائرة الغاز ومخطط خط الأنابيب.

2) التثبيت

قدم جميع التفاصيل اللازمة للتحضير لتركيب معدات الموقع.

3) التدريب

أثناء التثبيت ، يمكن توفير التدريب عن بُعد ، بما في ذلك التشغيل العادي والإصلاح والصيانة وتحليل مشاكل الخزان وإجراءات الطوارئ.

4) تسليم المعدات لاستخدام الخدمة التقنية وما بعد البيع

يجب على المورد تقديم مستندات تركيب المعدات وتشغيلها وصيانتها والدعم الفني للتدريب على التشغيل ، وكذلك نسخة من الضمان تشير إلى تاريخ سريان الضمان وتغطيته والشخص المسؤول عن الاتصال للبائع.
