معدات المعالجة السطحية للبلازما للوحات دوائر أشباه الموصلات الكهروضوئية وثنائي الفينيل متعدد الكلور

معدات المعالجة السطحية للوحات الدوائر الكهروضوئية وثنائي الفينيل متعدد الكلور أشباه الموصلات

1. مقدمة المنتج

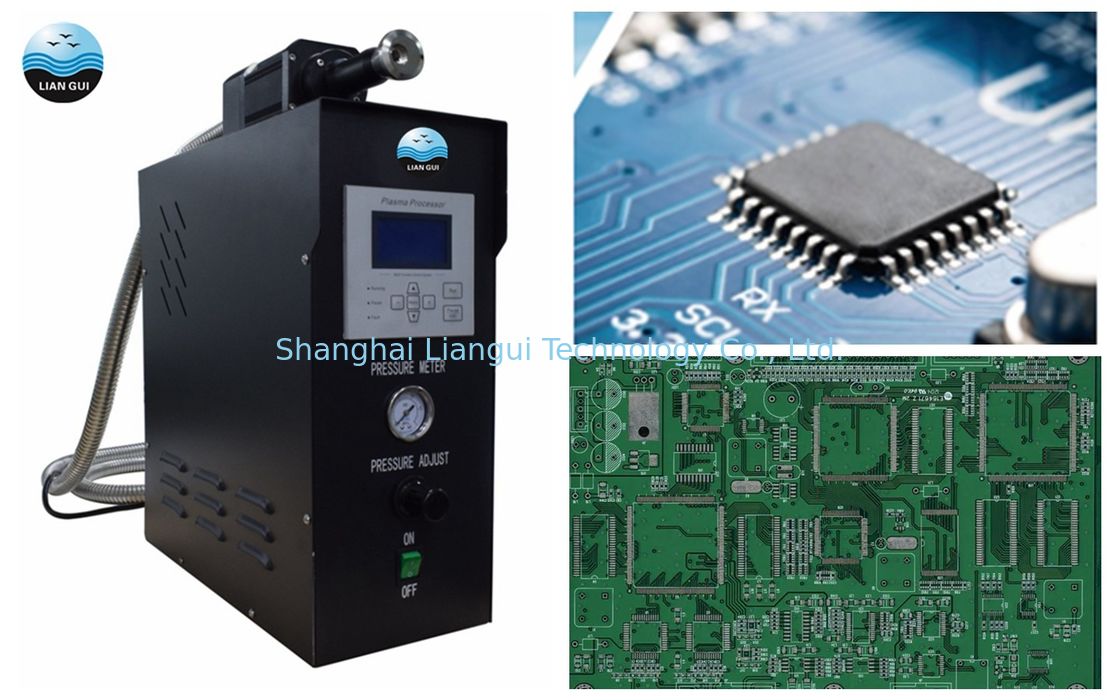

تتكون آلة تنظيف البلازما في الغلاف الجوي من مولد البلازما ونظام نقل الغاز ومسدس الرش بالبلازما ، وتعتمد آلة تنظيف البلازما في الغلاف الجوي على الطاقة الكهربائية ، وتنتج جهدًا عاليًا ، وطاقة عالية التردد ، وتولد هذه الطاقات بلازما ذات درجة حرارة منخفضة في تفريغ الوهج المنشط والمتحكم فيه. أنبوب الفوهة الفولاذي ، ويتم رش البلازما على السطح المعالج بمساعدة مساحة الضغط ، مما يؤدي إلى التغييرات الفيزيائية والكيميائية المقابلة على السطح المعالج. يتم تنظيف سطح الكائن المعالج والزيت والمواد المضافة والمكونات الأخرى تتم إزالتها ، ويتم التخلص من الكهرباء الساكنة على السطح ، وفي نفس الوقت ، يتم تنشيط السطح ، وزيادة الالتصاق ، مما يؤدي إلى ترابط المنتج ، والرش ، والطباعة ، والختم.

2. الخصائص

• تكنولوجيا الدوائر الألمانية: تكنولوجيا دائرة إمداد الطاقة عالية الجهد المستوردة ، تنتج بلازما محايدة عالية الكثافة ، لضمان تأثير التنظيف الفائق
• المكونات الأساسية عالية الجودة: تعتمد مسدس الرش على مادة سبيكة مستوردة ، مقاومة درجات الحرارة العالية ، مقاومة الأكسدة ، عمر خدمة طويل.
• التنظيف في درجة حرارة منخفضة بدون تلف: التنظيف بدرجة حرارة منخفضة للغاية (يمكن التحكم فيه في حدود 50 درجة مئوية) لن يتسبب في تلف سطح المنتج.
• حماية شاملة للسلامة: وظائف حماية السلامة في درجة الحرارة ، والحماية من الحمل الزائد ، وحماية اضطراب ضغط الهواء ، وحماية إنذار انقطاع الدائرة القصيرة ، وجميع أنواع الحماية من سوء التشغيل.

3. المعايير الفنية:

4. نوع التثبيت

                         معالج بلازما محطة مزدوجةمعالج بلازما

                 يمكن تخصيص غطاء الأمان والعادم عبر الإنترنت على خط الإنتاج

5. مبدأ تنظيف البلازما

• إدخال البلازما:

البلازما هي نوع من الحالة الجوهرية الموجودة.وعادة ما يقترن بالحالات الصلبة والسائلة والغازية لمادة ما ويطلق عليه "الحالة الرابعة للمادة".يمكن أن تستخدم جزيئات البلازما عالية الطاقة والتفاعل الفيزيائي والكيميائي لسطح المواد لتحقيق تنشيط سطح المادة ، والحفر ، وإزالة التلوث والعمليات الأخرى ، بالإضافة إلى معامل احتكاك المواد ، والالتصاق والماء وغيرها من الخصائص السطحية لغرض تحسين.

• تأثير تنظيف البلازما:

يتم تنظيف سطح المادة المعالجة كيميائيًا وفيزيائيًا عن طريق التلامس مع سطح المادة والبلازما والتفاعل باستخدام تقنية تنظيف البلازما (خصائص البلازما ذات درجة الحرارة المنخفضة) من أجل تحسين نعومة السطح ، وزرع مجموعة وظيفية كيميائية جديدة وتحقيق الحفر.

(1) تنظيف وتنشيط سطح المواد

(2) تشكيل مجموعة وظيفية جديدة- التأثير الكيميائي.

إذا تم إدخال الغاز المتفاعل في الغاز الذي يتم تفريغه بالكهرباء ، فسيحدث تفاعل كيميائي معقد على سطح المادة المنشطة.سيتم إدخال مجموعات وظيفية جديدة ، مثل الهيدروكربيل ، الأميدوجين والكربوكسيل ، وكلها مجموعات نشطة ويمكن أن تحسن نشاط سطح المادة بشكل كبير.

(3) النقش بالبلازما.

نقش البلازما يعني عملية إزالة المواد الغازية المتطايرة الناتجة عن تكوين بلازما من نوع من الغاز المناسب المختار ومادة على سطح صلب.

تقنية النقش بالبلازما هي في الواقع نوع من عمليات البلازما التفاعلية.إن ما يسمى بالبلازما المباشرة ، والتي تسمى أيضًا نقش الأيونات التفاعلية ، هي نوع من الأشكال التي تحفر البلازما مباشرة.تشمل مزاياها الرئيسية معدل النقش العالي والتساوي.تلعب المعلمات التكنولوجية للبلازما دورًا حيويًا في تأثير النقش.

6. عملية تنظيف البلازما:

7. مزايا تنظيف البلازما:

• يحل محل تقنية التنظيف الرطب التقليدية ، وهو صديق للبيئة وصديق للبيئة (لا يحتوي على المركبات العضوية المتطايرة).
• يعمل الغاز كوسيط تفاعل لذا فإن تكلفة التشغيل منخفضة (أكسجين).
• مجموعة واسعة من التطبيقات ؛لا يلزم تمييز كائن العلاج والمواد الأساسية (الرسم البياني المادي).
• كفاءة تنظيف عالية وسهولة تحقيق الأتمتة.
• تحسين أداء سطح المواد وقوة اللصق أثناء إزالة الأوساخ.

8. مقارنة قبل وبعد العلاج بالبلازما:

زاوية التلامس للسائل على سطح المادة الصلبة هي معلمة مهمة لقياس قابلية السائل للبلل على سطح المادة. إذا كانت <90 درجة ، فإن السطح الصلب محب للماء ، وكلما كانت الزاوية أصغر ، كانت قابلية البلل أفضل ؛إذا كانت> 90 درجة ، يكون السطح الصلب كارهًا للماء.

يعتبر قياس قيمة داين شائعًا جدًا في الطباعة والطلاء والتصفيح واللحام والتطبيقات الأخرى.يمكن أن يعكس قدرة سطح المادة على الارتباط بسهولة.بشكل عام ، كلما زادت قيمة dyne ، كان أداء ربط السطح بمادة أخرى أفضل.

9. التطبيقات الشائعة:

تعديل سطح مواد البوليمر يحسن خاصية الترابط السطحي

إزالة بقايا أكسيد المكونات الإلكترونية ، وتحسين جودة الرابطة وتعزيز تأثير الترابط.

الركائز الزجاجية تزيل الملوثات العضوية

إزالة الزيت عن الأسطح المعدنية

تعديل تنظيف الجرافين ومسحوق آخر

PDMS تنشيط السطح الترابط

10. ضمان الجودة وخدمات ما بعد البيع:

ضمان لمدة سنة واحدة ، في حالة فشل الجهاز خلال فترة الضمان ، يجب على المورد ترتيب الموظفين للمتابعة والتعامل مع حتى استكشاف الأخطاء وإصلاحها.

1) الملحقات والمعلومات مع المعدات.

عند تسليم المعدات ، يجب على المورد تقديم مجموعة كاملة من المستندات الفنية المتعلقة بالتشغيل والتشغيل والصيانة ، بما في ذلك أدلة التشغيل والصيانة ، ويجب أن يحتوي دليل الصيانة على مخطط الدائرة الكهربائية ومخطط دائرة الغاز ومخطط خط الأنابيب.

2) التثبيت

قدم جميع التفاصيل اللازمة للتحضير لتركيب معدات الموقع.

3) التدريب

أثناء التثبيت ، يمكن توفير التدريب عن بُعد ، بما في ذلك التشغيل العادي والإصلاح والصيانة وتحليل مشاكل الخزان وإجراءات الطوارئ.

4) تسليم المعدات لاستخدام الخدمة التقنية وما بعد البيع

يجب على المورد تقديم مستندات تركيب المعدات وتشغيلها وصيانتها والدعم الفني للتدريب على التشغيل ، وكذلك نسخة من الضمان تشير إلى تاريخ سريان الضمان وتغطيته والشخص المسؤول عن الاتصال للبائع.
