| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | QingCheng Ltd. |
| إصدار الشهادات: | CE |
| رقم الموديل: | PAS |

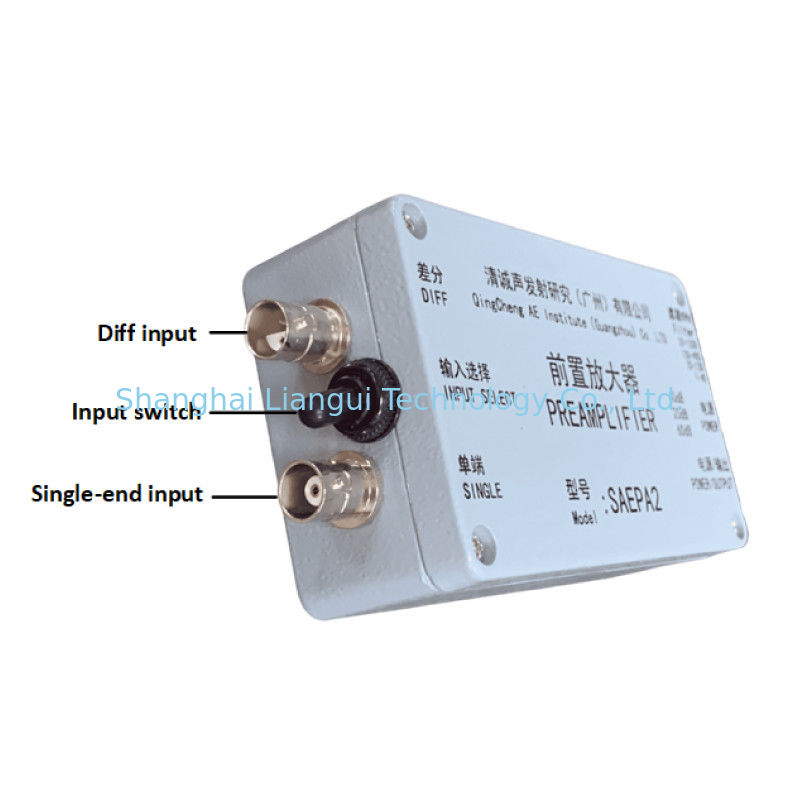

مضخم الصوت الأولي لانبعاثات الصوت PAS
وصف المنتج:
1. سلسلة مضخمات الصوت الأولية PAS AE هي نماذج واسعة النطاق، يمكنها التوافق مع معظم نماذج المستشعرات الشائعة وبطاقات اكتساب الصوت AE لكل مصنع؛
2. ثلاثة مستويات كسب للاختيار: 20/40/60 ديسيبل؛
3. طريقتان للإدخال: أحادي الطرف/تفاضلي؛
4. نوعان من أوضاع إمداد الطاقة: طاقة وهمية، يتم حمل الطاقة بواسطة خط الإشارة؛ أو إمداد طاقة مباشر من مصدر طاقة خارجي؛
5. مرشح مدمج، يتم تقسيم الترددات ذات الصلة إلى أربعة مستويات؛
6. مجهز بسعة حماية ضد الصدمات الكهربائية وظاهرة الانسداد القابلة للاستعادة؛
7. وظيفة AST (اختبار المستشعر التلقائي)، يمكنها إرسال مصدر إشارة اختبار إلى المستشعرات (في حالة الطاقة الوهمية)؛
8. غلاف معدني، يحجب التداخل الكهرومغناطيسي، يقاوم الصدمات.
| المواصفات الفنية | |
| كسب | 20/40/60 ديسيبل |
| تردد الاستجابة | 1.3 كيلو هرتز~1.2 ميجا هرتز |
| ضوضاء | <24 ديسيبل |
مرشح |
20 كيلو هرتز - 1200 كيلو هرتز، 100 كيلو هرتز - 400 كيلو هرتز 20 كيلو هرتز - 120 كيلو هرتز 1 كيلو هرتز - 40 كيلو هرتز |
| نطاق الخرج | ±10 فولت(Vpp) |
| مفاعلة السعة للإدخال | 15 بيكوفاراد |
| جهد التشغيل | 24 فولت - 32 فولت |
| مقاومة | 50أوم |
| تيار السكون | 31 مللي أمبير |
| التيار الأقصى | 100 مللي أمبير |
| درجة حرارة العمل. | -20درجة مئوية ~+60درجة مئوية |
| الحجم | 110 مم×65 مم×37 مم |
| الوزن | 300 جرام |
| مستوى الحماية | IP65 |
| مادة الغلاف | ألومنيوم مصبوب |
| موصل | BNC |
ملاحظة:1. يجب أن يتطابق مصدر الطاقة بشكل جيد مع مقاومة الخرج، وإلا فسيؤدي ذلك إلى انحراف كسب المضخم الأولي عن قيمة الكسب الاسمية، مما يؤدي إلى انحراف سعة الإشارة. 2. إذا تم اختيار لوحة AE من مصنعين آخرين، فإن مصدر طاقة مضخم الصوت الأولي PPS مطلوب.3. يجب أن يكون التوصيل صحيحًا. العمليات الخاطئة الثلاث التالية قد تؤدي إلى تلف المضخم الأولي: أ. جهد الإدخال أعلى بنسبة 25% من متطلبات مصدر الطاقة. ب. توصيل مصدر الطاقة بموصل إدخال الإشارة. ج. توصيل الأطراف الموجبة والسالبة لمصدر الطاقة بشكل معكوس. مخطط توصيل المضخم الأولي PAS: |
معلومات الشركة
فوب قوانغتشو.
2. ما هي مدة الضمان؟
12 شهرًا بعد تاريخ الشحن
3. ما هو تاريخ التسليم؟
30-45 يومًا بعد استلام دفعة T/T.
4. كيف يتم التعامل مع الجزء المعيب إذا تجاوز وقت الضمان؟
يمكن للعميل إعادة الأجزاء المعيبة للاختبار والصيانة لدينا، ويجب أن تكون جميع تكاليف الخدمات اللوجستية ورسوم الصيانة على نفقة العميل.
خصائص الأداء:
● المضخم الأولي PAS هو نوع عالمي واسع النطاق، يمكن تطبيقه على معظم أنواع المستشعرات الشائعة وبطاقات اكتساب الصوت من مختلف الشركات المصنعة؛
● يتمتع كسب المضخم الأولي بثلاثة خيارات: 20/40/60 ديسيبل؛
● طريقتان لإدخال الإشارة، أحادي الطرف/تفاضلي؛
● يتوفر وضعان لإمداد الطاقة: طاقة وهمية، يتم حملها وتزويدها بواسطة خط الإشارة؛ أو إمداد طاقة مباشر من مصدر طاقة خارجي.
● مرشح مدمج، يتم تقسيم التردد المقابل إلى 4 مستويات للاختيار؛
● لديه القدرة على الحماية من الصدمات الكهربائية والقدرة على التعافي من ظاهرة الانسداد؛
● وظيفة اختبار المستشعر التلقائي (AST)، والتي يمكنها إرسال مصدر إشارة اختبار إلى المستشعر (في حالة الطاقة الوهمية)؛
● غلاف معدني، يحجب التداخل الكهرومغناطيسي، مقاوم للصدمات.
المعلمات الفنية الأساسية:
الكسب: 20/40/60 ديسيبل اختياري
تردد الاستجابة: 1.3 كيلو هرتز ~ 1.2 ميجا هرتز
الضوضاء:
مرشح مدمج: 20 كيلو هرتز - 1200 كيلو هرتز، (20 كيلو هرتز - 630 كيلو هرتز عند كسب 60 ديسيبل)<24dB (40dB gain input terminal is shorted)
100 كيلو هرتز - 400 كيلو هرتز
20 كيلو هرتز - 120 كيلو هرتز
4 نطاقات من 1 كيلو هرتز - 40 كيلو هرتز
نطاق الخرج: ±10 فولت (Vpp)
مفاعلة السعة للإدخال: 15 بيكوفاراد
جهد التشغيل: 28 فولت تيار مستمر (24 فولت - 32 فولت)
الحمل المقدر: 50 أوم
تيار السكون: 35 مللي أمبير
أقصى تيار خرج: 40 مللي أمبير
درجة حرارة العمل: -20 درجة مئوية ~ +60 درجة مئوية
الحجم: 110 مم × 65 مم × 37 مم
مستوى الحماية: IP65
مادة الغلاف: ألومنيوم مصبوب
نوع الواجهة: 2 واجهة BNC (Q9)، واجهة BNC تفاضلية، واجهة طاقة
